性能用途：
本機組從基材放送、印刷、油墨烘干、成筒、粘邊、切袋、計數輸送疊袋整個工藝流程均配置有先進的電氣系統及機械裝置，基材從投料到制袋成品在一個工藝流程中連續完成，自動化程度高，制袋工藝先進、設備結構合理、筒袋美觀牢靠。特別是本公司開發的PLC印記切割（按印刷色標跟蹤切割）控制系統，控制切割精度在1mm以內，準確可靠。
主要特點：
采用變頻調速，具有自動上膠、成型、扯斷、計數等功能。
工藝流程圖：
卷料 → 過料 → 分層 →中道糾偏→中縫上膠→局部打孔 →成型→多層牽引→側邊點膠→切斷（定長短）→拉斷→ 光電計數 → 整袋輸出 → 成品。
技術參數：
袋結構：
1、4牛皮紙袋；
2、復合二合一涂塑編織布生產單層復合包裝袋；
3、復合三合一紙塑編織布生產單層復合包裝袋；
4、復合三合一BOPP膜塑編織布生產單層復合包裝袋；
5、袋型：折邊袋、不折邊袋、平口袋
袋規格：
1、袋寬：350～650mm可調
2、袋長508～1450mm（不需要更換相應切斷齒輪）；
3、M折寬：70～200mm（可調可以根據客戶需要定做）
4、基材最大卷徑：Φ1200mm，基材最大寬度1340mm
5、產量：20—120只/分（袋長800/mm）
6、驗收值：80條袋/分（袋長800mm）
中縫塑料擠出機：
|
平移式塑料擠出機 |
SJ45/33 |
|
螺桿（直徑×長徑比） |
φ45×33 |
|
螺桿機筒材質 |
38CrMOALA氮化處理 |
|
擠出電機功率（KW） |
Y132S—4/5.5KW |
|
螺桿轉速（r/min） |
20—120r/min |
|
生產能力kg/h |
5—30 |
|
節能加熱器功率（KW） |
13 |
|
自動控溫段數 |
溫控器5段 |
|
換網規格 |
φ45 |
|
噴絲根數 |
7根 |
|
擠出機中心高度高矮調節量 |
50 |
|
擠出糾偏器 |
臺灣金牌手自一體，氣液糾偏機 |
|
進退平移速度（m/mim） |
4 |
|
平移行程 |
1000 |
如有特殊要求，可以定制，歡迎來電咨詢！

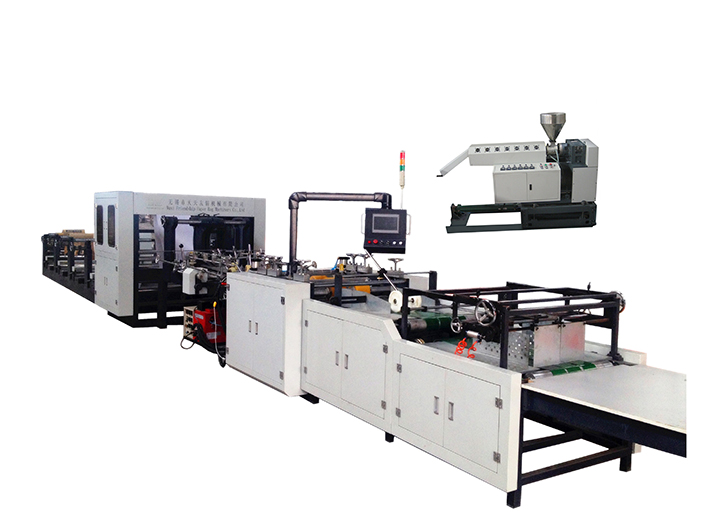

Paper Plastic Fabric Central Seam Bag Machine
This machine can make the rolled paper-plastic compounded sheet into the tubular paper tubes, with functions of printing, tube forming, gluing, cut-off, counting, etc.
It is suitable for cement, chemical, grain packing.
configuration：
1) Product name: Paper Plastic Fabric Central Seam Bag Making Machine. For bag bottom, can use industry sewing machine; to make square bottom bag, only can make by hand.
2)Characteristics: Use inverter, bag length cutting freely, do not need to change gear, can track color mark automatically, servo system PLC control, with functions of automatic gluing, tube forming, cut-off, photo sensor, counting, length cutting freely, output etc.
3) technical detail:
1、 bag width: 400—650mm, with gusset folding, gusset width adjustable freely
2、 input roll width: 820—1300
3、 bag layers: 1-4 layer (paper and plastic laminated)
4、 bag making linear speed: 20—120PCS /min
5、 max paper roll dia: 1200mm; paper roll cone size: Ф76mm（Chinese paper cone standard）
6、 power: 28kw
7、 total weight: 5000kg
10、power supply: 380±10V 50HZ 3P 4wires
11、control: imported servo control system, photo sensor track
12、equipment dimension: 13000mm*2400mm*1900mm（one extruder next to main machine）
we could customize our machine to meet your especial requirement.
